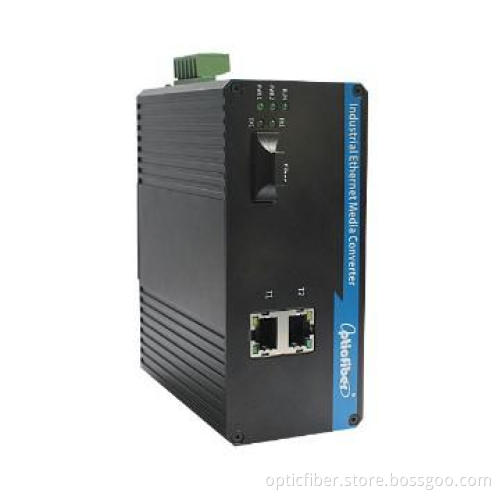

100/1000M DIN-Rail Mount Industrial Media Converter

Introduction

OP-GY703 is a speediness 10/100/1000Base-TX Industrial Ethernet Media Converter, easy to connect server, repeater, switch, device to device, Can satisfy customers require for long distance, high speed, wide broadcast. OP-GY703  supports 2 TP ports and 1 fiber ports. TP(RJ45) support 10/100Base-T(X), Full/Half duplex mode, and auto MDI/MDI-X connection; 1000BaseFX supports single-/multi-mode, SC/ST/FC/LC connector, optional.

OP-GY703 adopt industry standard design, IP40 protection, rugged high-strength metal case, power supply input(9V~36VDC), -40 to 75°C working temperature.

Features

• IEEE802.3/802.3u/802.3x,store and forward
• Plug-and-play, easy to installation
• 10/100M, F/H duplex, MDI/MDI-X auto negotiation
• -40℃ to 75℃ operating temperature range
• Designed for industrial applications. IP40 protection, rugged high-strength metal case

Specification

• Standards: comply with IEEE802.1 10Base-T, IEEE802.3u 100Base-TX, IEEE802.3 100Base-FX
• RJ45 port rate: 10/100BaseT(X) auto connection, Full /Half duplex or force work mode, and support MDI/MDI-X connection

• Fiber Ports: 1000BaseFX ports (SC/ST/FC/LC connector, optional)

• Single-mode: 20, 40,60, 80,100,120Km,optional

• Multi-mode: 2,5Km,optional

• Wavelength: 850nm, 1310 nm, 1550nm

• Typical 1000Base-FX:

Power

•

  Input Voltage: 24VDC(9~36V DC)
• Opposite connection protection



Mechanical

•

  Dimensions: 60.5 x 118 x 140mm
• Casing: IP40 protection, Metal case

• Instanation: DIN-Rail or wall mounting

• Weight: 650g

Environmental

•

  Operating Temperature: -40 ℃to 75°℃
• Storage Temperature: -45℃ to 85℃
• Ambient Relative Humidity: 10% to 95% (non-condensing)

Approvals

•

  EMI：FCC Part 15, CISPR (EN55022) class A
• EMS:

o EN61000-4-2(ESD),  level 3

o EN61000-4-3(RS), level 3

o EN61000-4-4(EFT), level 3

o EN61000-4-5 (Surge), level 3

o EN61000-4-6 (CS), level 3

o EN61000-4-8, level 3

• Shock: IEC 60068-2-27 PASS
• Free Fall: IEC 60068-2-32 PASS

• Vibration: IEC 60068-2-6 PASS

Warranty: 5 years
