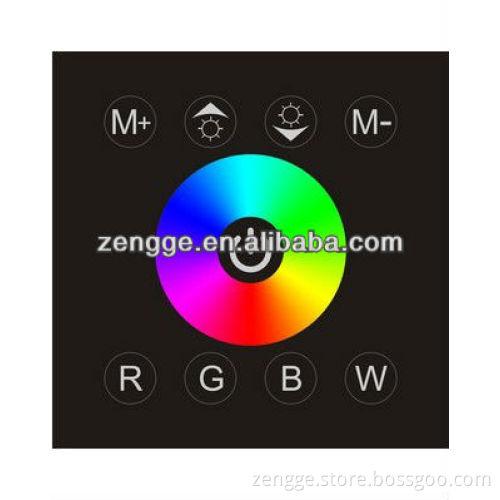

Touch Panel Full-color wall mounted LED wireless Controller

Specifications Touch Panel Full-color wall mounted LED wireless Controller

1.Wall type 11effects

2.12V<144W,24V<288W

3.3channels

4,CE RoHS

Touch Panel Full-color wall mounted LED wireless Controller   Summarization   Touch panel controller is our new research and development of new high-end controller, the glass panel design, appearance beautiful, vogue. Adopting high precision capacitance touch control chip, increased the touch sensitivity, reduces by mistake triggered. It is used for control of the led lighting lamps and lanterns, for example: point light source, soft article light, wash wall lamp, glass curtain wall lamp, etc.; Has the wiring convenient, use the advantages of simple; According to the actual needs of customers can realize jump to change, gradual change, flash lights change such as frequency effect.

Technical Parameters  1.Input voltage: DC12~24V 2.Output: 3 channels 3.Output current: <4A (each channel) 4.Output power: 12VDC<144W; 24VDC<288W 5.Connection mode: common anode 6.Static power: <1W 7.External dimension: L86 Χ W86 Χ H36 mm
   Interface Specification

  Controller mode choice change as follows:   1.Static Red2.Static Green 3.Static Blue 4.Static Yellow 5.Static Purple 6.Static blue-green 7.Static White 8.RGB jump 9.Three color gradual changing 10.Seven color jumpy changing 11.Seven color gradual changing     Typical Application     Installation Method
1. Open the touch panel
(1) as shown in figure, use screwdriver in touch panel gently pry gaps, Take the panel;   (2) as shown in figure: the flat cable taken down. Open the lock connection seat, take the flat cable     2, Wiring
In the Typical Application. Reference typical application circuit.
3, Installation switch base
As shown in figure, connected line will touch installed on the wall in the cassette controller, Screw in screw, make fixed in the wall, will be installed base to the wall.   4, Cover touch panel
According to step up good row line, lock flat cable lock, cover panel.       Packing:   1x Touch Panel Controller 1 Manual   ...
