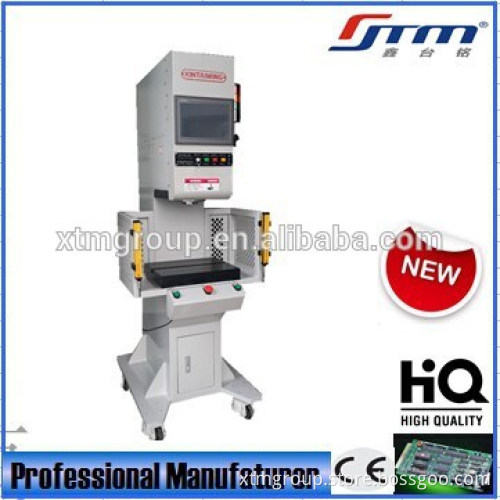

Portable High Accuracy C-type Servo Drive Press Machine for Assembling Small Parts

C-type Servo Drive Press Machine for Assembling Small Parts   Product Description       1. Machine Structure The machine adopts C-frame structure, the workbench is welded by the solid plate with the external workpiece  handling platform. The whole machine is painted with white clour sheet metal; The arbon steel has been black  coated, chrome plated, black zinc plated,oil rust painted.   2.Body Structure: Adopts simple and reliable C-frame structure, with strong durability and mini deform. It is the  most stable and widest applicable structure.     3. Machine System:  Machine system includes: servo press-mounting unit, control system, monitors and other components.     4.Principle of servo pressing machine: precision ball screw is driven by a servo motor to achieve precise control  on positioning of pressure spindle; Highly sensitive pressure sensors is installed on front of spindle,which can  have the real-time detecting pressure spindle load; The control system collects the real-time position and load data, this  can achieve the online quality management of  the precision press-fitting.     5. Main features of servo pressure spindle: The pressure spindle, maded with the imported parts, is applied in the pressure-mounting field, which has  features of a good controllability, high precision on pressure mounting, simple operation, easy maintenance,  low noise, less pollution and many other advantages.   Configuration:

Accessories Name	Model	Quantity	Brand
E-stop button	DC24V resetting  manua aperturel 22MM	1 pcs	Japanese FUJI
Button with light	A16L-JGM-24D-2	1 pcs	Omron
fuse holder	10A	1 pcs	Guoyou
fuse holder	10A	1 pcs	Guoyou
Start button	AR22FOR-10R  24V	1pcs	Japanese FUJI
Relay	RXM2LB2BD DC24V	1pcs	Schneider
Limit Switch	DC24V NPN output	1 pcs	Japanese Omron

   Machine Application: Trimming, punching, assembling electronics, electrical appliances, printing, packaging, plastics, furniture, automobile sectors (the motor  assemblage, pressin of axis and bearing, forming of transformer, electric switch assemblage, electronic and  computing part assemblage, photo frame, steel tube bending etc.   Processing Samples:   Highlights of CNC Press Machine:   a) increase stroking rate and productivity  b) control the velocity of deformation during the forming stage of the stroke which results in reduced friction and  heat generation as well as improved quality and reduced scrap rate  c) reduce impact speed and noise  d) improve edge quality in blanking and shearing and increase tool life  e) reduce springback and improve part dimensions by controlling the dwell time at the BDC (Bottom Dead Center)  of the slide stroke  f) allow assembly and other secondary operations in the same press by slowing down or stopping the press slide  anywhere during the slide stroke to allow for additional secondary tool motions.    Technical Parameter:

precise servo press		200kgf	500kgf	1000kgf	2000kgf	5000kgf	8000kgf
work temperature		0-40°C
Main cylinder stroke		AC220V single phase			AC380 three phase
press mode		constant press speed, precise position control
		constant press speed, precise pressure control
		constant press speed, precise displacement control
press mode		100 kinds of press mode
human-computer interface		65536 Colors, 7Inch Touch Screen
control mode		100Mbps high speed communication module, PLC+exclusive control unit
drive mode		precise AC servo motor, 7 class well ground ball screw
I/O interface		USB2.0, down load & upload available
die connector dia.		∅ 8mm	∅ 16mm	∅ 16mm	∅ 20mm	∅ 25mm	∅ 30mm
pressure output	nominal force	200kgf	500kgf	1000kgf	2000kgf	5000kgf	8000kgf
	range of application	10%,100% of the entire stroke
	unit	0.1kgf
	pressure precision	1%F.S
	repeat duration	1‰ F.S
displacement/stroke	standard Stroke	50/100mm			150/200/250mm
	unit	0.001mm
	repeat duration	0.01mm
linear speed	fast forward	0.1- -160mm/s				0.1- -200mm/s
	detect	0.1- -20mm/s				0.1- -30mm/s
	press	0.1- -35mm/s				0.1- -50mm/s
	return	0.1- -160mm/s				0.1- -200mm/s
dwell time	Max.	99.9sec
	reccomended	<10sec
	factory reset	0.1sec

  Diagram:   Machine Details              C-type Servo Drive Press Machine for Assembling Small Parts Packaging & Shipping Inside package: wrapped with the waterproof strechy film; Outside package:non-inspection plywood Company Strength  Shenzhen Xintaiming Machinery Equipment Co., Ltd. is professional researching and developing manufacturer  which is specialized in the designing and making    1) CNC Servo press series 2) CNC hydraulic machines  3) MD/IML 3D punching machine  4) IMD/IML hot press molding machine   5) High speed punching machine 6) Hydraulic stamping/ embossing/ cutting / drawing press machine and so on     Our products have been exported to Germany, Hungary, Russia, India, Indonesia, Thailand, Vietnam, the United  States, Mexico, Brazil Italy, Saudi Arabia, Bahrain, South Africa, Australia, Iran and so on more than 30 countries and regions.      Benefit&Advantage:  1. We master the latest hydraulic and quality control technologies and have 20 years of worldwide manufacturing experience.   2. It has nearly 200 emplyees and over 20 senior engineers and 10 quality control personel.   3.Presses can be customized to meet your specific needs and requirements.   4.  The factory area is about  7500 square meters.    Warehouse&workshop:   Clients' Visiting:   XTM in Exhibitions:   Why Choose us?     Key aspects of the X.T.M success are:  Continuous investment in research & development (more than 7% of profits).

 First class quality of raw materials .

Specialized workforce

Wide market service network throughout the country   Quality Control Measurement:   1. We use the world-famous brand accessories like Mitsubishi, Schneider, Siemens, Yuken, Omron etc. Besides. Before  packing machine, we debug machine by letting the machine run for 12 hours.   2. Before packing machine, the machine will run one day for testing oil leakage, repeat error, and electrical  parts performance. Meanwhile, there will be video giving to you(FAT video).   3. Any error(not man-made) happens within the period of guarantee, we offer the according parts for free.    4. we will offer overseas service if we(the Two Parties) can come to an overseas service agreement.
